使用 Rust 在 ESP32S3 上实现 DHT11 温湿度传感器数据到 ST7789 屏幕显示

之前介绍过 DHT11 传感器用 Rust 怎么读取数据，现在我要把这个传感器的数据显示到屏幕上。

我用的屏幕是一个1.54寸主控为ST7789 的TFT LCD 屏幕。不贵，也就12块钱。

就是这个： st7789

引脚接法

屏幕引脚	连接到 ESP32S3
GND	GND
VCC	3.3V
SCL	GPIO5
SDA	GPIO6
RES	GPIO7
DC	GPIO15
CS	GPIO16
BLK	GPIO8

DTH11 传感器引脚的数据线接在 GPIO40 上。

C 的实现

由于代码比较长，这里不贴C代码了。

主要用到了 esp_lvgl_port 库来实现。现实上， st7789 屏幕的驱动 espressif 官方就已经内置支持了。 esp_lvgl_port 只是为了更好地绘制图形和文本。

这里可能会碰到一个问题，就是显示有可能会花屏。

可能需要下面这个代码来修正：

typedef struct
    {
        uint8_t cmd;
        uint8_t data[15];
        uint8_t len;
    } lcd_main_t;

lcd_main_t custom_lcd_init_cmds = {
    0xB0,
    {0x00, 0x18},
    2};

esp_lcd_panel_io_tx_color(io_handle, custom_lcd_init_cmds.cmd, custom_lcd_init_cmds.data, custom_lcd_init_cmds.len & 0x7f);

查资料得知，由于 lvgl 调用芯片发送数据时采用的大小端序不一样，造成颜色错误。0xB0 是 ST7789 驱动芯片的 “RAM Control”（内存控制）命令，用于配置显示接口和颜色格式。

为什么能解决花屏？ 核心问题：RGB565 颜色字节序不匹配

颜色格式：ST7789 使用 RGB565（16位）表示颜色

例如：红色是 0xF800 = 11111 00000 00000

大小端问题： LVGL 内部用 uint16_t 存储颜色（如 0xF800）内存中存储为：大端 F8 00，小端 00 F8 SPI 发送时按字节序传输，如果控制器期望的字节序与实际不符，颜色就会错乱。

0x18 参数的作用： 0x18 = 0001 1000

bit4=1: 设置 262K 颜色模式
bit3=1: DOTCLK 上升沿采样
bit2=0: DBI-B 接口模式这个配置使控制器与 LVGL 的字节序匹配。

为什么要用C实现一次？

因为 C 语言是 esp32 官方的第一等公民。通过 C的实现可快速了解 esp32 的外设和驱动的调用范式。

而 Rust 虽然也是 esp32 官方支持的语言，但是，几乎没有文档。

Rust 的实现

由于之前的DHT11 在rust 中的实现是放在cpu0 上的，为了让屏幕不影响 dht11 的数据读取，我这里需要把dht11的相关代码抽离出来，放在cpu1 上运行。

DHT11

先封装：

#![no_std]

use embedded_dht_rs::dht11::Dht11;
use esp_hal::{
    delay::Delay,
    gpio::{DriveMode, Flex, OutputConfig, Pull},
};

/// DHT11 传感器管理器
pub struct Dht11Manager<'a> {
    dht11: Dht11<Flex<'a>, Delay>,
}

impl<'a> Dht11Manager<'a> {
    /// 创建新的 DHT11 传感器管理器
    pub fn new(pin: Flex<'static>, delay: Delay) -> Self {
        let mut dht11_pin = pin;
        let config = OutputConfig::default()
            .with_drive_mode(DriveMode::OpenDrain)
            .with_pull(Pull::None);
        dht11_pin.apply_output_config(&config);
        dht11_pin.set_output_enable(true);
        dht11_pin.set_input_enable(true);
        dht11_pin.set_high();

        let dht11 = Dht11::new(dht11_pin, delay);
        Self { dht11 }
    }

    /// 读取传感器数据
    pub fn read(&mut self) -> Result<(u8, u8), DhtError> {
        let reading = self.dht11.read().map_err(|_| DhtError)?;
        Ok((reading.temperature, reading.humidity))
    }
}

/// DHT11 错误
#[derive(Debug)]
pub struct DhtError;

把这个代码放到 cpu1 上运行，需要用到官方的 rtos 库:

esp-rtos = { version = "0.2.0", features = ["esp32s3"] }

创建一个任务：

fn cpu1_task(delay: &Delay, dht11_pin: Flex<'static>) -> ! {
    let mut dht11 = Dht11Manager::new(dht11_pin, *delay);

    esp_alloc::heap_allocator!(#[esp_hal::ram(reclaimed)] size: 73744);

    loop {
        delay.delay_millis(2000);
        match dht11.read() {
            Ok((temp, hum)) => {
                info!("DHT11 - Temperature: {} °C, humidity: {} %", temp, hum);
                // 保存数据到共享存储
                critical_section::with(|cs| {
                    *DHT11_DATA.borrow(cs).borrow_mut() = Some((temp, hum));
                });
            }
            Err(_) => {
                defmt::dbg!("Failed to read DHT11 sensor");
            }
        }
    }
}

使用 rtos 库创建一个任务，并放到 cpu1 上运行：


    let timg0 = TimerGroup::new(peripherals.TIMG0);
    let software_interrupt = SoftwareInterruptControl::new(peripherals.SW_INTERRUPT);
    esp_rtos::start(timg0.timer0);

    let cpu1_task = move || cpu1_task(&delay, dht11_pin);

    let stack = unsafe { &mut *addr_of_mut!(APP_CORE_STACK) };
    esp_rtos::start_second_core(
        peripherals.CPU_CTRL,
        software_interrupt.software_interrupt0,
        software_interrupt.software_interrupt1,
        stack,
        cpu1_task,
    );

LCD 屏幕

屏幕用到的驱动程序有用到下面这几个crates：

embedded-hal-bus = "0.3.0"
mipidsi = "0.9.0"
embedded-graphics = "0.8.1"

embedded-graphics 是 rust 嵌入式图形标准，而 mipidsi 是st7789 屏幕的驱动程序。

这里主要使用SPI 主机驱动程序来控制 LCD 屏幕。这里会有几个概念需要理解：

术语	定义
主机 (Host)	ESP32 内置的 SPI 控制器外设。用作 SPI 主机，在总线上发起 SPI 传输。
设备 (Device)	SPI 从机设备。一条 SPI 总线与一或多个设备连接。每个设备共享 MOSI、MISO 和 SCLK 信号，但只有当主机向设备的专属 CS 线发出信号时，设备才会在总线上处于激活状态。
总线 (Bus)	信号总线，由连接到同一主机的所有设备共用。一般来说，每条总线包括以下线：MISO、MOSI、SCLK、一条或多条 CS 线，以及可选的 QUADWP 和 QUADHD。因此，除每个设备都有单独的 CS 线外，所有设备都连接在相同的线下。多个设备也可以菊花链的方式共享一条 CS 线。
MOSI	主机输出，从机输入，也写作 D。数据从主机发送至设备。在 Octal/OPI 模式下也表示为 data0 信号。
MISO	主机输入，从机输出，也写作 Q。数据从设备发送至主机。在 Octal/OPI 模式下也表示为 data1 信号。
SCLK	串行时钟。由主机产生的振荡信号，使数据位的传输保持同步。
CS	片选。允许主机选择连接到总线上的单个设备，以便发送或接收数据。

所以我们需要初始化一个SPI 主机，并创建一个SPI 设备：

let spi = esp_hal::spi::master::Spi::new(
        peripherals.SPI2,
        Config::default().with_frequency(Rate::from_mhz(30)),
    )
    .unwrap()
    .with_sck(peripherals.GPIO5)
    .with_mosi(peripherals.GPIO6);

let spi_device = ExclusiveDevice::new_no_delay(spi, cs).unwrap();

由于我们是把数据输出到屏幕，也就是MOSI 模式，因此需要通过 with_mosi 方法设置MOSI 引脚为 GPIO6（sda 数据线）。

cs参数用到了 GPIO16 时钟线）。

    let cs = gpio::Output::new(peripherals.GPIO16, Level::High, Default::default());

通过 embedded-graphics 库文档可知，我们还需要设置一个 Display 实例，用于绘制图形。

let di = SpiInterface::new(spi_device, dc, &mut buffer);
let mut display = Builder::new(ST7789, di)
        .reset_pin(rst)
        .init(&mut delay)
        .unwrap();

可以通过 display 倒推可知道还需要 dc 和 rst 引脚。

let dc = gpio::Output::new(peripherals.GPIO15, Level::Low, Default::default());
let mut rst = gpio::Output::new(peripherals.GPIO7, Level::Low, Default::default());
rst.set_high();

现在，一切已经准备就绪，我们可以开始绘制图形了。

由于 st7789 的屏幕刷新率不高，因此我们需要让温度或者湿度数据变化时再刷新屏幕。

    let mut last_temp: u8 = 255;
    let mut last_hum: u8 = 255;
    loop {
        delay.delay_millis(2000);
        // 使用 get_dht11_data() 获取温度和湿度
        let (temp, hum) = get_dht11_data();
        if temp != last_temp || hum != last_hum {
            display.clear(Rgb565::BLACK).unwrap();
            draw_text(&mut display, temp, hum).unwrap();
            last_temp = temp;
            last_hum = hum;
        }
    }

需要注意的是，display.clear 很慢。

效果如下：

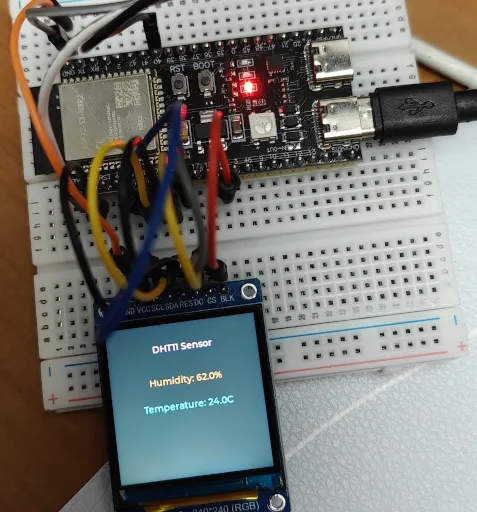

这是 C语言版本：

这是 Rust 版本： rust

注意

这里屏幕上还有一个BUG,你是否有发现？后面的文章会介绍如何解决它。
